Automatische sorteerweegschalen

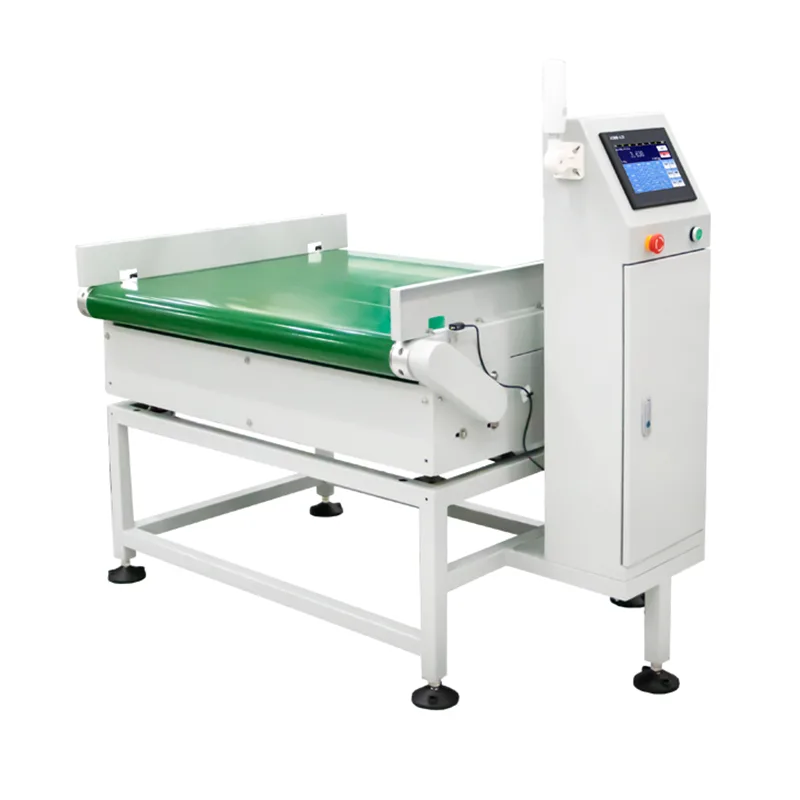

De automatische sorteerweegschaal uit de JDW-serie is een inline controleweeg- en omleidingssysteem vervaardigd door Jiangsu Jutian Weighing Equipment Co., Ltd. Het is ontworpen om bewegende producten te wegen, elke gewichtsmeting te vergelijken met vooraf ingestelde limieten en items mechanisch naar afzonderlijke rijstroken of verzamelzones te leiden op basis van het resultaat. De apparatuur combineert dynamisch wegen, pass/fail-logica en fysieke sorteerbediening binnen één geïntegreerd transportbandgedeelte.

Het systeem wordt ingezet op productielijnen waar producten na het vullen, assembleren of verpakken op gewicht moeten worden geclassificeerd, bijvoorbeeld door dozen met ondergewicht, acceptabele waarde en overgewicht te scheiden in afzonderlijke uitvoerbanden. Alle gewichtsgegevens, tijdstempels en sorteerresultaten worden vastgelegd voor downstream kwaliteitsdocumentatie en traceerbaarheid.

Technische specificaties

Nauwkeurigheidsoverwegingen:Detectienauwkeurigheid en sorteercapaciteit zijn afhankelijk van het productgewicht, de afmetingen, de snelheid van de transportband en de omgevingsstabiliteit. De aangegeven nauwkeurigheidsbereiken zijn gebaseerd op gecontroleerde fabriekstesten met representatieve monsters. Door de inbedrijfstelling ter plaatse worden de daadwerkelijke prestaties onder productieomstandigheden vastgesteld.

Jiangsu Jutian Weighing Equipment Co., Ltd. opereert onder ISO9001-gecertificeerd kwaliteitsmanagement. Het bedrijf bezit 68 nationale patenten en 20 software-auteursrechten, waarbij de productontwikkeling wordt geleid door het 919 R&D Center en de productie wordt uitgevoerd in twee productiefaciliteiten. De JDW-serie is CE-gecertificeerd.

Sorteermechanisme en mechanisch ontwerp

De sorteeractie wordt uitgevoerd op een speciaal omleidingsstation dat zich stroomafwaarts van de weegzone bevindt. De productclassificatie wordt in realtime door de controller bepaald op basis van het vastgelegde gewicht ten opzichte van vooraf ingestelde boven-/ondergrenzen. De standaardconfiguratie maakt gebruik van een gemotoriseerde links/rechts omleidband die acceptabele producten naar de ene baan leidt en niet-conforme producten naar de andere. Voor toepassingen met lichtgewicht flexibele pakketten kunnen pneumatische luchtblaas- of duwarmactuators worden gespecificeerd. De timing van de omleiding wordt gesynchroniseerd met het volgen van de productpositie om een ​​betrouwbare scheiding te garanderen zonder lijnonderbreking.

Het transportbandframe is gemaakt van roestvrij staal 304, geselecteerd vanwege compatibiliteit met washdown-omgevingen en weerstand tegen corrosie. De weegsectie is mechanisch geïsoleerd van de aandrijf- en omleidersecties om de overdracht van trillingen te minimaliseren. Geleiderails en productsensoren zijn zo gepositioneerd dat ze geschikt zijn voor het productgroottebereik dat is opgegeven tijdens de systeemconfiguratie.

Systeemconfiguratie en productielijnintegratie

Productparameters worden beheerd via de touchscreeninterface, waar operators instellingen voor meerdere SKU's kunnen maken, opslaan en oproepen. Elke preset omvat doelgewicht, tolerantielimieten, transportbandsnelheid en sorteeractie. Het wisselen tussen producten gebeurt door het selecteren van de opgeslagen preset zonder mechanische aanpassing.

Communicatie-interfaces (Ethernet, RS232, RS485) zorgen ervoor dat de weegschaal gegevens kan uitwisselen met MES-, ERP- of SCADA-systemen. Gewichtsregistraties, tijdstempels en sorteerresultaten kunnen in realtime worden verzonden of in batch via USB worden geëxporteerd. Voor lijnen met gecentraliseerde productiebewaking ondersteunt het systeem standaard industriële protocollen die tijdens de inbedrijfstelling kunnen worden geconfigureerd.

Kalibratie en routineonderhoud

Kalibratie wordt uitgevoerd met behulp van gecertificeerde testgewichten via een begeleide procedure op het touchscreen. Zowel éénpunts- als meerpuntskalibratiemodi worden ondersteund. De riemspanning, uitlijning van de transportband en het nulpunt van de sensor moeten periodiek worden gecontroleerd als onderdeel van routineonderhoud. Dankzij de modulaire constructie kunnen afzonderlijke componenten (riem, omleideractuator, sensoren) worden benaderd en vervangen zonder dat het hele frame hoeft te worden gedemonteerd.

Typische toepassingsscenario's

FAQ (veelgestelde vragen)

Hoe wordt het sorteermechanisme geselecteerd voor verschillende productsoorten?
De keuze is afhankelijk van het productgewicht, het verpakkingsmateriaal, de vormstabiliteit en de lijnsnelheid. Stijve dozen en flessen zijn zeer geschikt voor gemotoriseerde wisseltransporteurs. Voor lichtgewicht, flexibele zakjes zijn mogelijk pneumatische luchtstoten of duwarmactuators nodig om mechanische schade te voorkomen. Het juiste mechanisme wordt bevestigd tijdens de technische beoordelingsfase op basis van productmonsters en lay-outvereisten.

Kan het systeem producten in meer dan twee categorieën sorteren?
De standaard JDW-configuratie ondersteunt tweerichtingssortering (bijvoorbeeld accepteren/afwijzen). Classificatie op meerdere niveaus, zoals ondergewicht, standaard en overgewicht in drie afzonderlijke rijstroken, kan worden geconfigureerd met extra omleidingsstations. Dit vereist langere transportbandsecties en wordt gespecificeerd in de projectdefinitiefase.

Hoe worden productparameters beheerd bij het uitvoeren van meerdere SKU's?
De touchscreencontroller slaat productvoorinstellingen op met naam, doelgewicht, tolerantiegrenzen en sorteeractie. Operators selecteren de actieve SKU uit de opgeslagen lijst en alle instellingen worden automatisch geladen. Een zoekfunctie maakt het snel terugvinden op productnaam mogelijk. Voorinstellingen kunnen via USB worden geëxporteerd en geïmporteerd voor back-up of duplicatie op meerdere machines.

Welke communicatieprotocollen worden ondersteund voor integratie met fabriekssystemen?
Standaardinterfaces omvatten RS232, RS485 en Ethernet. Protocolaanpassing voor Modbus TCP/RTU, TCP/IP-socketcommunicatie of direct schrijven van databases wordt afgehandeld tijdens de systeemconfiguratie. De specifieke protocolvereisten worden tijdens het bestelproces besproken met het automatiseringsteam van de klant.

Hoe wordt het systeem gevalideerd na installatie?
De inbedrijfstelling omvat statische kalibratie met gecertificeerde gewichten, dynamisch testen met daadwerkelijke productmonsters op productiesnelheid en verificatie van de sorteertiming en -nauwkeurigheid. Er kan een gedocumenteerd inbedrijfstellingsrapport worden verstrekt. Doorlopende prestatieverificatie kan door de klant worden uitgevoerd met behulp van bewaarde referentiemonsters en periodieke kalibratiecontroles.
