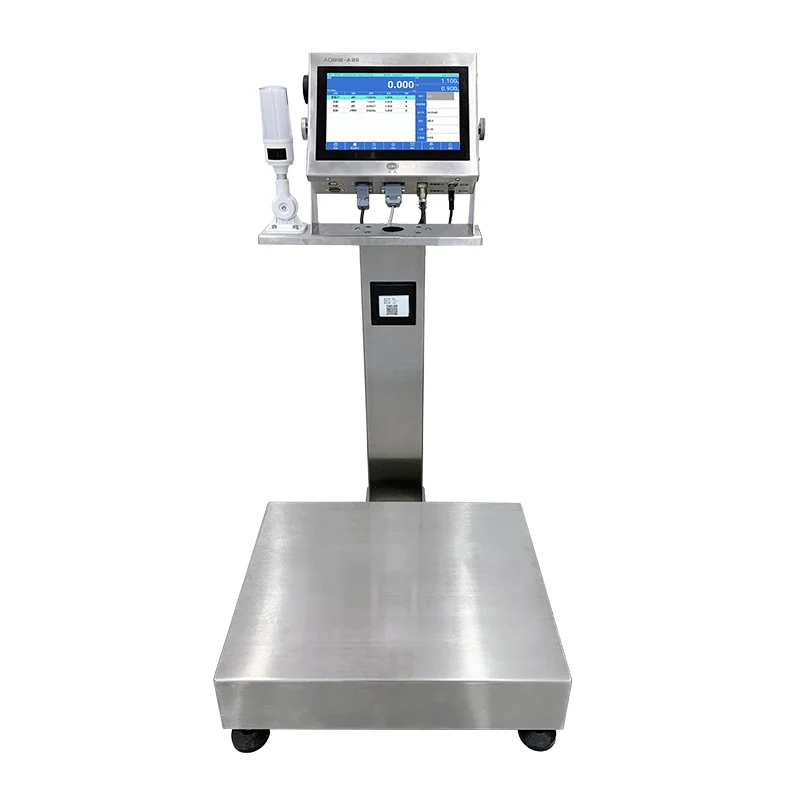

Intelligente formuleweegschaal met automatisch afdrukken van formuleweeggegevens

De intelligente formuleweegschaal met automatisch afdrukken van formuleweeggegevens is een batchwerkstation ontwikkeld door Jiangsu Jutian Weighing Equipment Co., Ltd. Het is ontworpen voor productieomgevingen waar meerdere grondstoffen moeten worden gedoseerd volgens een gedefinieerde formule, waarbij elke weeggebeurtenis wordt gedocumenteerd en geëtiketteerd. Het systeem integreert formulebeheer, begeleide batchverwerking, gegevensregistratie en het afdrukken van etiketten binnen één enkel Android-gebaseerd touchscreenplatform.

De apparatuur ondersteunt het maken en opslaan van formules, het uitvoeren van batches op basis van orders, het in realtime vergelijken van het afgegeven gewicht met de doelwaarden en het automatisch genereren van etiketten na voltooiing van elke weegstap. Alle batchgegevens, inclusief materiaalcodes, doelgewichten, werkelijke gewichten, tijdstempels en identificatie van de operator, worden geregistreerd en zijn beschikbaar voor het genereren van rapporten en systeemintegratie.

Modelspecificaties

Algemene systeemspecificaties:Beeldscherm: 10-inch HD capacitief touchscreen (resolutie 1024×768); Besturingssysteem: Android; CPU: RK3288W quad-core Cortex-A17, 1,8 GHz; Geheugen: 2G RAM + 8G flash-opslag; Behuizing en platform: constructie van roestvrij staal 304; Voeding: AC 100-240V ingang, DC 12,7V 3500mA uitgang; Bedrijfsomgeving: -10℃ tot 40℃, vochtigheid lager dan 90% (niet-condenserend); Standaardinterfaces: USB×2, RS232×2, I/O-uitgang×1, RJ45×1; Ingebouwde communicatie: Wi-Fi, Bluetooth; Optioneel: HDMI, 4G IoT, alarmlicht, printer, barcodescanner, extern display, kaartlezer, pc-gegevensbeheersysteem.

Jiangsu Jutian Weighing Equipment Co., Ltd. is in het bezit van ISO9001-certificering voor kwaliteitsmanagement en CE-productcertificering. Het 919 R&D Center van het bedrijf heeft 68 nationale patenten en 20 software-auteursrechten ontwikkeld voor weeginstrumenten, ingebedde systemen en batchsoftware. De productie vindt plaats in twee faciliteiten onder gestandaardiseerde kwaliteitsprocedures. Het op Android gebaseerde softwareplatform ondersteunt aanpassing van gebruikersinterfaces, formulebeheerlogica, labelsjablonen en communicatieprotocollen.

Workflow voor het uitvoeren van formules en batchbeheer

Het batchingproces volgt een gestructureerde volgorde die wordt beheerd door de touchscreen-applicatie:

1. Bestel- en formuleselectie:De operator selecteert een productieorder uit de orderbeheermodule. Elke bestelling verwijst naar een opgeslagen formule die de vereiste materialen, doelgewichten, tolerantiebereiken en batchvolgorde definieert. Formules worden gemaakt en opgeslagen in de systeemdatabase met versiebeheer, waardoor ongeautoriseerde wijziging door toegangsbeperkingen voor gebruikers wordt voorkomen.

2. Materiaalidentificatie en begeleide dosering:Voor elke formulestap toont het display de materiaalnaam, code en doelgewicht. De operator plaatst de container op het weegplatform en het systeem begeleidt de dosering met een realtime gewichtsweergave. Wanneer het afgegeven gewicht binnen het tolerantievenster valt, bevestigt het systeem de stap en gaat automatisch door naar het volgende materiaal.

3. Afdrukken van labels na voltooiing:Wanneer elk materiaal succesvol is gedoseerd, kan het systeem automatisch een aangesloten labelprinter activeren om een ​​zelfklevend label te genereren met materiaalcode, batchnummer, daadwerkelijk gewicht, tijdstempel en operator-ID. Dit label wordt op de materiaalcontainer aangebracht voor traceerbaarheid verderop in het proces.

4. Batchvoltooiing en gegevensregistratie:Wanneer alle formulestappen zijn voltooid, genereert het systeem een ​​batchoverzicht met materiaalverbruiksgegevens, het totale batchgewicht, identificatie van de operator en tijdstempels. Dit record wordt opgeslagen in de interne database en kan worden geëxporteerd voor batchdocumentatie.

Gegevensbeheer en het genereren van rapporten

Het systeem onderhoudt een gestructureerde database met formules, bestellingen, batchrecords en operatoractiviteiten. Met rapportfuncties kunnen gebruikers historische batchgegevens opvragen op datumbereik, productcode, formulenaam of operator. Het systeem berekent het werkelijke grondstoffenverbruik aan de hand van theoretische formulewaarden en levert een rapport over materiaalgebruiksafwijkingen ter ondersteuning van voorraadafstemming en kostenanalyse.

Alle batchgegevens kunnen worden geëxporteerd in CSV of andere gestructureerde formaten voor integratie met bedrijfssystemen. Het systeem ondersteunt een papierloze workflow: productieorders worden aangemaakt en beheerd binnen de applicatie, batchverwerking wordt uitgevoerd met realtime gewichtsvalidatie en batchrecords worden elektronisch opgeslagen zonder handmatige transcriptie.

Netwerkconnectiviteit en systeemintegratie

De standaard RJ45 Ethernet-interface ondersteunt TCP/IP-communicatie met lokale netwerkbronnen. Optionele Wi-Fi- en 4G IoT-modules maken draadloze connectiviteit mogelijk voor faciliteiten zonder bekabelde netwerktoegang op het batchstation. Protocollen voor het delen van gegevens kunnen worden geconfigureerd om te communiceren met ERP-systemen van ondernemingen, waardoor productieorders naar de weegbrug kunnen worden gedownload en batchgegevens naar de centrale database kunnen worden geüpload.

De seriële RS232-interfaces ondersteunen de verbinding met externe apparaten, waaronder labelprinters, barcodescanners en externe displays. De I/O-uitgang kan worden geconfigureerd voor alarmindicatoren of procesbesturingssignalen. Het Android-platform maakt de installatie mogelijk van aangepaste communicatietoepassingen of protocoladapters die zijn ontwikkeld met behulp van de meegeleverde SDK.

Typische applicatieomgevingen

FAQ (veelgestelde vragen)

Hoe zorgt het systeem ervoor dat het juiste materiaal wordt gebruikt voor elke formulestap?
Indien geconfigureerd met een barcodescanner, kan het systeem van de operator eisen dat hij de materiaalcontainer scant voordat deze wordt gedoseerd. De gescande barcode wordt vergeleken met de materiaalcode in de actieve formule. Een mismatch activeert een waarschuwing op het scherm en voorkomt voortgang totdat het juiste materiaal is gescand. Voor omgevingen zonder barcodeimplementatie bevestigt de operator de identiteit van het materiaal via de touchscreeninterface, en deze bevestiging wordt vastgelegd in het batchrecord.

Kunnen formules vanuit een extern systeem worden geïmporteerd in plaats van op het touchscreen te worden aangemaakt?
Ja. Formules kunnen offline worden gemaakt met behulp van spreadsheetsjablonen en worden geïmporteerd via USB, of worden verzonden via de netwerkinterface vanuit een ERP- of formuleringsbeheersysteem. Het importproces valideert de gegevensstructuur en markeert onvolledige of inconsistente invoer voordat de formule in de database wordt opgeslagen.

Welke informatie wordt na elke weegstap op het etiket afgedrukt?
Het labelsjabloon is configureerbaar. Typische velden zijn de materiaalnaam, materiaalcode, batch- of ordernummer, doelgewicht, werkelijk afgegeven gewicht, tijdstempel en operator-ID. Het labelformaat (inclusief barcodesymboliek als er een barcodeprinter wordt gebruikt) wordt gedefinieerd tijdens de systeeminstallatie en kan worden aangepast aan de vereisten van de faciliteit.

Hoe gaat het systeem om met een situatie waarin een materiaal buiten het tolerantiebereik wordt gedoseerd?
Het systeem bewaakt het afgegeven gewicht in realtime. Als het gewicht de bovenste tolerantielimiet overschrijdt, wordt er een waarschuwing weergegeven en kan de stap niet worden bevestigd totdat de afwijking is verholpen. De gebeurtenis wordt vastgelegd in het batchlogboek. Afhankelijk van de geconfigureerde workflow kan het zijn dat een supervisor met de juiste toegangsrechten de afwijking moet bevestigen voordat de batch verder kan gaan.

Kan het systeem functioneren als onderdeel van een grotere batchlijn met meerdere stations?
Ja. Meerdere formuleweegschalen kunnen via Ethernet of Wi-Fi op een centrale databaseserver worden aangesloten. Met deze configuratie kunnen productieorders worden gedistribueerd naar individuele werkstations en kunnen batchgegevens van alle stations worden geconsolideerd voor batchrapportage en materiaalverbruikanalyse. De netwerkarchitectuur wordt ontworpen tijdens de projectspecificatie.
