Aangedreven rolcodeweegschaal

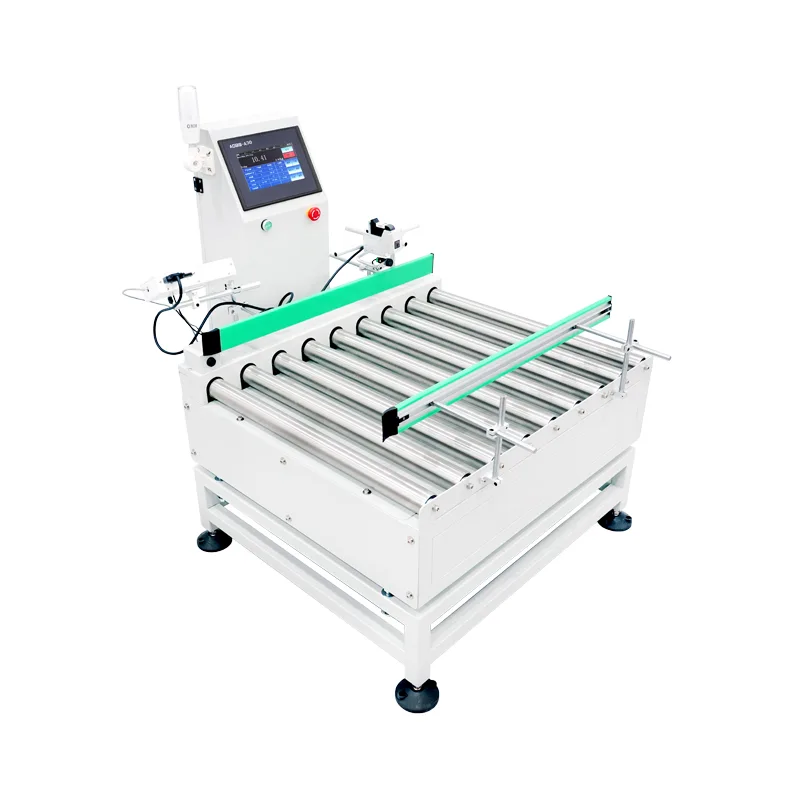

De aangedreven rolcoderingsweegschaal (model JDT-GT-A30) is een dynamisch controleweeg- en markeersysteem geproduceerd door Jiangsu Jutian Weighing Equipment Co., Ltd. Het combineert aangedreven rollentransport, bewegend wegen, automatische codering en realtime gegevensregistratie binnen één enkele geïntegreerde eenheid. De apparatuur is ontworpen voor geautomatiseerde productielijnen waar inline gewichtsverificatie en producttraceerbaarheid vereist zijn als onderdeel van de kwaliteitscontroleworkflow.

Typische inzet vindt plaats op end-of-line inspectiepunten, waar producten die een vul- of verpakkingsstation verlaten, moeten worden gewogen, gemarkeerd met batch- of gewichtsgegevens en moeten worden aangemeld in het digitale registratiesysteem van de fabriek voordat ze worden gepalletiseerd of verzonden. Het aangedreven rollensysteem synchroniseert met de snelheid van de stroomopwaartse transportband, waardoor handmatige productoverdracht tussen weeg- en codeerwerkzaamheden niet meer nodig is.

Kern technische parameters

Opmerking over nauwkeurigheid:De nauwkeurigheid van de detectie is afhankelijk van het gewicht, de afmetingen, de transportstabiliteit en de omgevingsomstandigheden van het gemeten product. De vermelde nauwkeurigheidscijfers zijn haalbaar onder gecontroleerde fabriekskalibratieomstandigheden met representatieve productmonsters. Tijdens de inbedrijfstelling worden de werkelijke prestaties ter plaatse geverifieerd.

Jiangsu Jutian Weighing Equipment Co., Ltd. is ISO9001-gecertificeerd. De aangedreven rolcodeweegschaal is CE-gecertificeerd. Het bedrijf bezit 68 nationale patenten en 20 software-auteursrechten, met toegewijde R&D in het 919 R&D Center en productie in twee productiefaciliteiten in Kunshan en Zhejiang.

Ontwikkelings- en productieproces

1. Analyse van de vereisten en technische beoordeling:Voor standaardconfiguraties zijn de bovenstaande technische parameters rechtstreeks van toepassing. Voor niet-standaard maatwerk evalueert ons engineeringteam de productafmetingen, de vereiste doorvoer, de specificaties van de codeerinterface en de bestaande lijnintegratiepunten voordat het definitieve apparatuurontwerp wordt bevestigd.

2. Mechanische montage:Rolframes zijn vervaardigd uit koolstofstaal met oppervlaktebehandeling, of roestvrij staal 304 voor corrosiegevoelige omgevingen. De afmetingen van de aandrijfmotoren zijn afgestemd op het gespecificeerde draagvermogen en de transportsnelheid. Onder de weegsectie zijn loadcellen geïnstalleerd met mechanische isolatie van de transportbandaandrijving om trillingsinterferentie te voorkomen.

3. Elektrische integratie en softwareconfiguratie:De touchscreencontroller uit de 919-serie is geprogrammeerd met de vereiste weegparameters, communicatieprotocollen en coderingsinterfacedrivers. Printer- of inkjetcodeerverbindingen zijn geconfigureerd en getest op gegevenssynchronisatie.

4. Kalibratie en dynamisch testen:Elke eenheid ondergaat een statische kalibratie met gecertificeerde gewichten, gevolgd door dynamische tests met behulp van representatieve productmonsters bij de gespecificeerde transportsnelheid. Alarmlogica bij buitentolerantie en de stop/start-sequentie van de transportband worden gedurende meerdere cycli geverifieerd.

5. Verificatie van veroudering en stabiliteit:Het complete systeem draait minimaal 48 uur continu om de elektronische stabiliteit, mechanische uitlijning en softwarebetrouwbaarheid bij langdurig gebruik te bevestigen.

6. Inspectie vóór verzending:Vóór verpakking en verzending wordt een gedocumenteerde checklist met betrekking tot de weegnauwkeurigheid, codeerfunctionaliteit, veiligheidsvergrendelingen en elektrische conformiteit ingevuld.

Operationele workflow

Producten komen de weegsectie binnen via aangedreven rollen die gesynchroniseerd zijn met de stroomopwaartse transportband. De loadcel registreert gewichtsgegevens in beweging; de controller vergelijkt de gemeten waarde met vooraf ingestelde boven- en ondergrenzen. Producten binnen het acceptabele bereik gaan naar het codeerstation, waar batchcode, gewichtswaarde of tijdstempel worden toegepast. Producten buiten de tolerantie activeren een transportbandstop of alarmsignaal volgens de geconfigureerde bedrijfsmodus. Alle weeg- en coderingsgegevens worden lokaal opgeslagen en kunnen via de geconfigureerde communicatie-interface naar een hostsysteem worden verzonden.

Gegevensexport ondersteunt CSV-formaat voor spreadsheetanalyse en directe database-invoeging via API of protocolaanpassing. De controller kan meerdere productpresets opslaan, waardoor snel wisselen tussen verschillende SKU's mogelijk is zonder herkalibratie.

Wanneer kiest u voor een elektrische rolcodeerweegschaal?

Geautomatiseerde lijnen met continue stroom:In tegenstelling tot handmatige of niet-aangedreven controleweegstations behouden aangedreven rollen het productmomentum en lijnritme, waardoor deze apparatuur geschikt is voor productielijnen waar consistente doorvoer vereist is en handmatig wegen een knelpunt zou creëren.

Vereisten voor inline traceerbaarheid:In sectoren als de voedingsmiddelenindustrie, de farmaceutische sector of auto-onderdelen schrijven regelgevende instanties of klantenvereisten vaak voor dat elk product of elke partij een verifieerbaar gewichtsrecord moet dragen, gekoppeld aan de productiedatum, dienst of lijnnummer. Deze apparatuur integreert wegen en coderen in één traceerbare stap.

Integratie met digitale fabriekssystemen:De communicatie-interfaces ondersteunen gegevensuitwisseling met MES- en ERP-platforms, waardoor weeggegevens zonder handmatige transcriptie in kwaliteitsdashboards, productierapporten of batchvrijgaveworkflows kunnen stromen.

Geverifieerde toepassingsscenario's

FAQ (veelgestelde vragen)

Hoe is de codeerfunctie geïntegreerd met het weegsysteem?
De touchscreencontroller verzendt de vastgelegde gewichtswaarde, tijdstempel en vooraf ingestelde batchinformatie naar het aangesloten codeerapparaat (inkjetprinter, thermische transferprinter of labelapplicator) via een geconfigureerde communicatie-interface. Het codeertriggersignaal wordt gesynchroniseerd met de transportbandpositiesensor om een ​​nauwkeurige plaatsing op het product te garanderen.

Kan de apparatuur producten van verschillende afmetingen op dezelfde lijn verwerken?
De rolbreedte en transportsnelheid zijn ontworpen rond het grootste product in het gespecificeerde bereik. Voor lijnen die meerdere productformaten verwerken, kunnen vooraf ingestelde omschakelingsinstellingen in de controller worden opgeslagen, zodat operators tussen productconfiguraties kunnen schakelen zonder mechanische aanpassingen. Productspecifieke geleiderails zijn als optionele accessoires verkrijgbaar.

Wat bepaalt de weegnauwkeurigheid van een aangedreven rollensysteem?
De nauwkeurigheid wordt beïnvloed door het gewicht van het product, de grootte, de snelheid tijdens het wegen, trillingen van aangrenzende apparatuur en omgevingsomstandigheden zoals de luchtstroom. De opgegeven nauwkeurigheidsspecificaties zijn gebaseerd op gecontroleerde tests met representatieve producten. Bij verificatie ter plaatse tijdens de inbedrijfstelling worden de daadwerkelijke prestaties onder reële productieomstandigheden vastgesteld.

Welke communicatieprotocollen worden ondersteund voor MES/ERP-integratie?
Standaardconfiguraties omvatten RS232, RS485 en Ethernet. Protocolaanpassing voor specifieke MES- of ERP-systemen wordt afgehandeld tijdens de engineeringbeoordelingsfase. Veelgebruikte integratieformaten zijn Modbus TCP/RTU, TCP/IP-socketcommunicatie en direct schrijven van databases via de meegeleverde software-interface.

Hoe wordt de after-salesondersteuning verleend voor op maat gemaakte apparatuur?
Bij elke unit wordt technische documentatie geleverd, waaronder bedradingsschema's, handleidingen voor parameterconfiguratie en specificaties voor communicatieprotocollen. Er is diagnostische ondersteuning op afstand beschikbaar voor softwaregerelateerde problemen. Voor mechanische of elektrische componenten zijn er reserveonderdelen op voorraad voor gangbare configuraties, en de vervangingsprocedures zijn gedocumenteerd in de onderhoudshandleiding.
