Volledig roestvrijstalen niet-aangedreven intelligente rollenbaanweegschaal

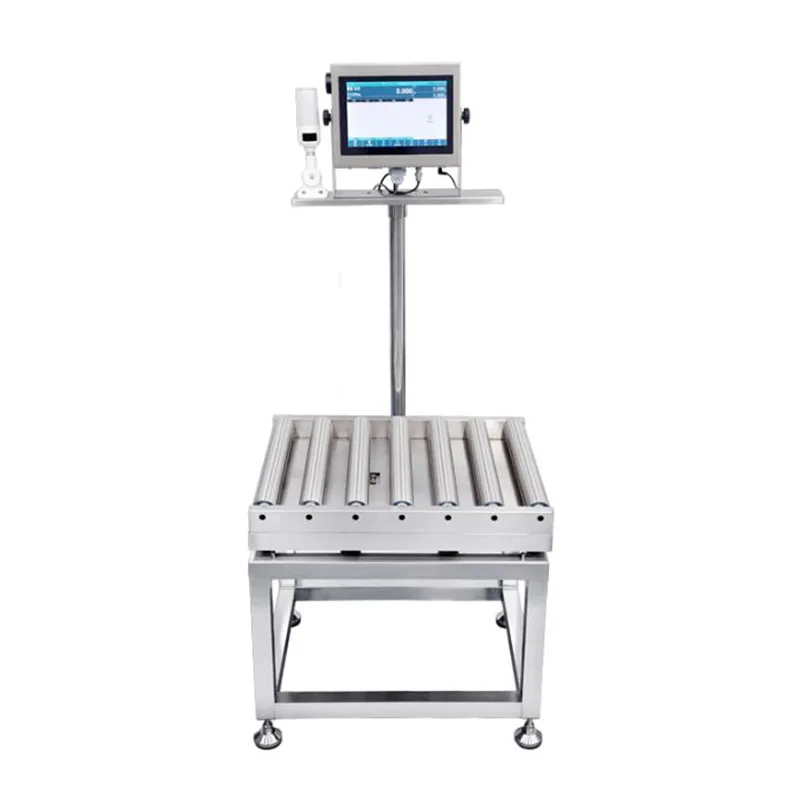

De volledig roestvrijstalen niet-aangedreven intelligente rollenbaanweegschaal is een statisch weegplatform vervaardigd door Jiangsu Jutian Weighing Equipment Co., Ltd. Het is ontworpen voor werkstations waar goederen moeten worden gewogen tijdens handmatige of zwaartekrachtoverbrenging, zoals ontvangstkades, inspectiepunten vóór verzending, materiaalstations van productielijnen en magazijninventariszones. De apparatuur combineert een 304 roestvrijstalen roldek, een structureel geïntegreerde load cell-constructie en een digitale weegindicator in één enkele eenheid.

Goederen worden handmatig of via een aangrenzend transportgedeelte op het roloppervlak geplaatst. Dankzij de rollen kan het artikel zonder tillen over het weegplatform worden gepositioneerd of verplaatst. De loadcellen meten het statische gewicht zodra het item in rust is, en de indicator geeft de meting weer, registreert of verzendt deze. Er wordt geen externe motoraandrijving gebruikt voor het rolmechanisme, waardoor er geen aandrijfriemen, motorcontrollers en bijbehorende elektrische componenten bij het weegstation nodig zijn.

Technische specificaties (configureerbaar)

Configuratie-opmerkingen:Weegcapaciteit, platformafmetingen, roldiameter en rolafstand worden tijdens de bestelling gespecificeerd, zodat ze overeenkomen met het beoogde productgroottebereik en de workflow. De deelwaarde wordt afgestemd op de geselecteerde capaciteit om de juiste meetresolutie voor de toepassing te bieden.

Jiangsu Jutian Weighing Equipment Co., Ltd. opereert onder ISO9001-gecertificeerd kwaliteitsmanagement, met CE-certificering voor zijn producten. Het bedrijf beschikt over 68 nationale patenten en 20 software-auteursrechten, ontwikkeld via het 919 R&D Center. De productie wordt uitgevoerd in twee productiefaciliteiten met gestandaardiseerde kwaliteitscontroleprocedures die materiaalinspectie, lassen en assemblage, load cell-kalibratie en uiteindelijke functionele tests omvatten.

Materiaalkeuze en structureel ontwerp

Het frame en de rollenconstructies van de volledig roestvrijstalen niet-aangedreven intelligente rollenbaanweegschaal zijn gemaakt van roestvrij staal 304. Deze materiaalkeuze voldoet aan verschillende operationele vereisten die gebruikelijk zijn in industriële weegomgevingen. Roestvrij staal 304 biedt inherente corrosieweerstand, waardoor de apparatuur geschikt is voor faciliteiten waar de kalk kan worden blootgesteld aan vocht, schoonmaakmiddelen of licht corrosieve atmosferen, zoals voedselverwerkingsfabrieken, farmaceutische productieruimtes, chemische magazijnen en koelopslagfaciliteiten.

Het volledig gesloten structurele ontwerp voorkomt dat stof, vuil en vloeistoffen het loadcelcompartiment binnendringen. De loadcellen zijn mechanisch beschermd onder het roldek geplaatst. De lasverbindingen op het frame zijn doorlopend en glad geslepen om spleten te elimineren waar verontreinigingen zich kunnen ophopen, wat de hygiëne-eisen in gereguleerde industrieën ondersteunt.

Het roldek is ontworpen om goederen met verschillende basisstijfheid te ondersteunen. De roldiameter en -afstand kunnen worden geconfigureerd om tegemoet te komen aan de minimale verpakkings- of palletvoetafdruk in de toepassing. Voor producten met een ongelijke bodem of flexibele verpakking zorgt een kleinere rolafstand voor een meer uniforme ondersteuning en vermindert de maatvariatie veroorzaakt door de verdeling van de belasting.

Zwaartekrachtgevoede werking en onderhoudsarm ontwerp

Het niet-aangedreven rolmechanisme is afhankelijk van de zwaartekracht of handmatige kracht om goederen over het weegplatform te verplaatsen. Wanneer het rollendek met een lichte helling wordt geïnstalleerd of wanneer goederen met de hand worden geduwd, draaien de rollen vrij op afgedichte lagers, waardoor de voorwerpen in positie kunnen glijden om te worden gewogen en na meting naar buiten kunnen komen. Door dit ontwerp zijn er geen aandrijfmotoren, riemen, kettingen of motorcontrollers op het weegstation nodig.

De afwezigheid van aangedreven aandrijfcomponenten vermindert verschillende operationele overwegingen. Het energieverbruik op het weegstation is beperkt tot de digitale indicator. Routineonderhoud beperkt zich tot periodieke rollagerinspectie, platformreiniging en kalibratieverificatie. Er zijn geen aandrijfriemen die moeten worden gespannen of vervangen, geen motorborstels die moeten worden versleten en er zijn geen elektrische componenten in de rollenconstructie die moeten worden beschermd tegen schoonspoelen of blootstelling aan stof.

Indicatorfuncties en communicatie

De kleurenaanraakindicator biedt standaard weegfuncties, waaronder nulstelling, tarreren, eenheidconversie (kg/g/lb) en gewichtsaccumulatie. De ingebouwde alarmfunctie ondersteunt configureerbare boven- en ondergewichtlimieten, waarbij visuele en hoorbare waarschuwingen worden geactiveerd wanneer een gemeten gewicht buiten het acceptabele bereik valt. Met deze controleweegmodus kan de weegschaal zonder extra apparatuur als handmatig kwaliteitscontrolestation dienen.

Gegevensopslagcapaciteit van 10.000 of meer records ondersteunt batchtraceerbaarheid en inventarisafstemming. Opgeslagen records kunnen via USB in CSV-formaat worden geëxporteerd voor analyse of documentatie. Optionele communicatie-interfaces (RS232, Wi-Fi, Ethernet) maken realtime gegevensoverdracht naar een aangesloten pc, PLC of hostsysteem mogelijk. De protocolconfiguratie wordt afgehandeld tijdens de systeemconfiguratie, zodat deze overeenkomt met het ontvangende platform.

Typische implementatielocaties

FAQ (veelgestelde vragen)

Waarom kiezen voor roestvrij staal 304 boven koolstofstaal voor het schaalframe?
Roestvrij staal 304 biedt corrosiebestendigheid zonder de noodzaak van verf of coating die na verloop van tijd kan afbladderen of verslechteren. In voedselverwerkende, farmaceutische, chemische of vochtige omgevingen kan koolstofstaal met gelakte afwerking roest ontwikkelen op krassen of laspunten. Roestvrij staal 304 is compatibel met standaard reinigings- en ontsmettingsprocedures die worden gebruikt in gereguleerde industrieën.

Hoe werkt het rolmechanisme zonder motor?
De rollen zijn op afgedichte lagers gemonteerd en roteren vrij. Goederen worden over het platform verplaatst door handmatig te duwen of door de weegschaal licht hellend te installeren, zodat de zwaartekracht de artikelen vooruit beweegt. Dit ontwerp is geschikt voor handmatige werkstations, het einde van een aangedreven transportlijn waar het momentum items op de weegschaal brengt, of extra inspectiepunten waar aangedreven transport niet vereist is.

Hoe wordt de nauwkeurigheid beïnvloed bij het wegen van artikelen die niet strak vlak zijn?
Artikelen met een ongelijke of flexibele basis moeten over meerdere rollen worden ondersteund. De afstand tussen de rollen kan tijdens de configuratie worden verkleind om een ​​meer uniforme ondersteuning te bieden. Voor producten zoals bulkzakken, vaten of gepalletiseerde ladingen met een stijve basis is de standaard rolafstand doorgaans voldoende. De loadcelconstructie is ontworpen om de totale belasting op te tellen, ongeacht de verdeling ervan over het platform.

Kan de weegschaal worden geïntegreerd met een bestaand magazijnbeheersysteem?
Ja. Optionele communicatie-interfaces, waaronder RS232, USB, Wi-Fi en Ethernet, ondersteunen gegevensuitvoer naar aangesloten systemen. Gewichtsgegevens, tijdstempels en transactierecords kunnen in realtime worden verzonden of in batch worden geëxporteerd. Het specifieke gegevensformaat en communicatieprotocol worden tijdens de installatie geconfigureerd om te voldoen aan de vereisten van het hostsysteem.

Welk onderhoud is er nodig voor het niet-aangedreven rollensysteem?
Periodieke inspectie van rollagers op vrije rotatie, reiniging van het roloppervlak en het weegplateau, en kalibratieverificatie met gecertificeerde testgewichten vormen de primaire onderhoudstaken. Het afgedichte lagerontwerp vereist onder normale bedrijfsomstandigheden geen regelmatige smering. Het roestvrijstalen oppervlak kan worden gereinigd met standaard industriële reinigingsmiddelen die compatibel zijn met roestvrij staal.
