Dynamisch wegen Snelle controleweger

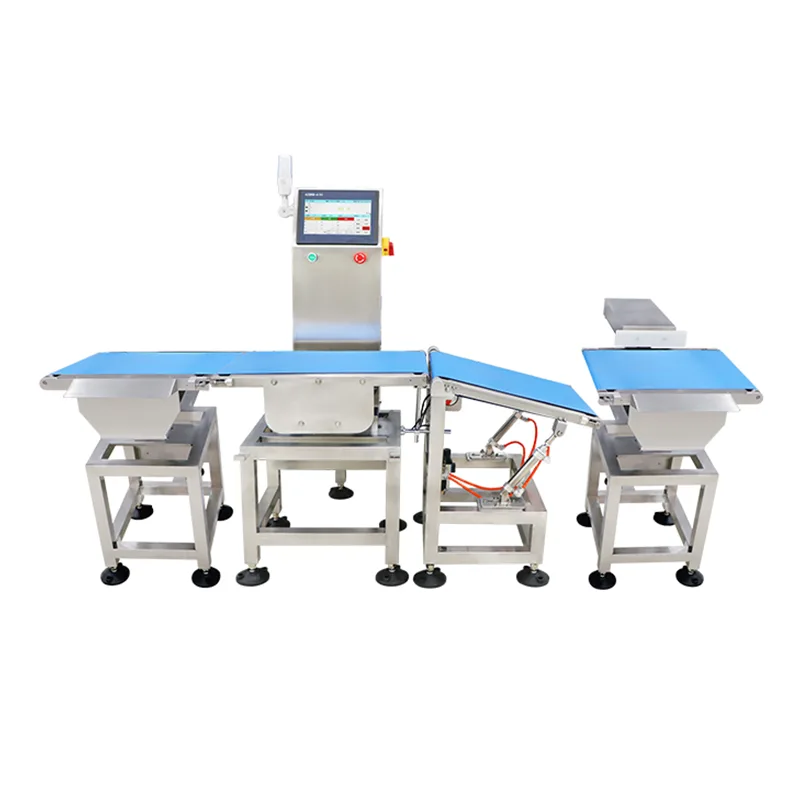

De Dynamic Weigh High-Speed ​​Checkweigher (JDS-serie) is een inline-weegsysteem vervaardigd door Jiangsu Jutian Weighing Equipment Co., Ltd. Het is ontworpen voor productielijnen waar 100% verificatie van het productgewicht vereist is bij lijnsnelheid, zonder de productstroom te onderbreken. De apparatuur registreert gewichtsmetingen terwijl producten op de transportband in beweging zijn, vergelijkt elke meting met vooraf ingestelde limieten en activeert een sorteermechanisme om niet-conforme artikelen te scheiden.

Dynamisch wegen verschilt van statisch wegen doordat de meting wordt uitgevoerd tijdens de beweging van de transportband. Het systeem compenseert mechanische trillingen en productbewegingen door een combinatie van digitale filteralgoritmen en mechanisch geïsoleerde loadcellen. Nauwkeurigheidsspecificaties zijn daarom onderling afhankelijk van de snelheid van de transportband, de productafmetingen en het productgewicht – een relatie waarmee rekening wordt gehouden tijdens de systeemconfiguratie.

Technische specificaties

Opmerking over nauwkeurigheid:De nauwkeurigheid van de detectie wordt beïnvloed door het gewicht van het product, de afmetingen, de snelheid van de transportband en de omgevingsomstandigheden. De aangegeven nauwkeurigheidsbereiken vertegenwoordigen haalbare prestaties onder gecontroleerde fabriekstesten met representatieve productmonsters. Door de inbedrijfstelling ter plaatse worden de daadwerkelijke prestaties onder productieomstandigheden vastgesteld.

De JDS-serie is ontwikkeld in het 919 R&D-centrum van Jiangsu Jutian en geproduceerd in twee productiefaciliteiten onder ISO9001-gecertificeerd kwaliteitsmanagement. Het bedrijf bezit 68 nationale patenten, waaronder meerdere met betrekking tot dynamische weegalgoritmen en het ontwerp van snelle controleweegsystemen. Producten zijn CE-gecertificeerd.

Dynamische weegtechnologie

Sensor- en signaalverwerking:De JDS-serie maakt gebruik van rekstrookjes die zijn geconfigureerd in een mechanisch geïsoleerde weegsectie. De transportband over de weegzone wordt volledig ondersteund door het loadcell-samenstel, gescheiden van de aandrijfmotor en de stroomopwaartse/stroomafwaartse transportbanden door gaten of overdrachtsrollen. Deze mechanische isolatie vermindert de overdracht van motortrillingen naar het weegsignaal.

Digitale filtering en snelheidscompensatie:Gedurende de korte periode dat elk product de weegzone passeert, worden met hoge frequentie gewichtsmetingen gedaan. Digitale filteralgoritmen extraheren een stabiele gewichtswaarde uit het dynamische signaal, waardoor resterende trillingen en bandbewegingen worden gecompenseerd. De doorvoercapaciteit van het systeem wordt bepaald door de productlengte, de snelheid van de transportband en de minimale tijd die nodig is voordat het weegsignaal zich stabiliseert.

Productparameterbeheer en sorteerlogica

De touchscreencontroller slaat parametersets op voor meerdere producten, waaronder doelgewicht, bovenste/onderste tolerantiegrenzen, transportbandsnelheid en sorteermodus. Wanneer een product wordt geselecteerd, worden alle bijbehorende parameters automatisch geladen, waardoor de omschakeltijd tussen verschillende SKU's wordt verkort. Het systeem ondersteunt op gewicht gebaseerde classificatie in meerdere klassen (bijvoorbeeld ondergewicht, acceptabel, overgewicht) met configureerbare sorteeracties voor elk cijfer.

Sorteermechanismen worden tijdens de systeemconfiguratie gespecificeerd op basis van productkenmerken en lijnindeling. Veel voorkomende opties zijn onder meer pneumatische duwarmen voor zijdelingse uitwerping, luchtstraalsproeiers voor lichtgewicht producten en valkleppen of omleidpoorten voor integratie met stroomafwaartse transportbanden. De uitwerpbevestigingssensor verifieert dat niet-conforme artikelen met succes zijn verwijderd voordat het volgende product arriveert.

Operationele betrouwbaarheid in industriële omgevingen

Het structurele frame is vervaardigd uit roestvrij staal 304, geselecteerd vanwege duurzaamheid en compatibiliteit met washdown-omgevingen die gebruikelijk zijn in de voedsel- en farmaceutische productie. De touchscreencontroller en elektrische behuizing zijn afgedicht tot IP65 of hoger, afhankelijk van de configuratie. Bedrading en sensoraansluitingen worden door afgedichte leidingen geleid. Het systeem is ontworpen voor continu gebruik in meerdere ploegen, waarbij de lagers en riemen zijn gespecificeerd voor de beoogde bedrijfscyclus.

Kalibratie wordt uitgevoerd via de touchscreeninterface met behulp van begeleide éénpunts- of meerpuntsprocedures met gecertificeerde testgewichten. Routineonderhoud, inclusief bandinspectie, nulcontrole van de sensor en verificatie van de uitlijning van de transportband, is toegankelijk zonder speciaal gereedschap.

Typische implementatiescenario's

FAQ (veelgestelde vragen)

Welke invloed heeft de snelheid van de transportband op de weegnauwkeurigheid?
Nauwkeurigheid en snelheid zijn bij dynamisch wegen onderling afhankelijk. Hogere transportsnelheden verminderen de tijd die elk product in de weegzone doorbrengt, wat de meetvariatie kan vergroten. Tijdens de systeemconfiguratie specificeert het engineeringteam de haalbare nauwkeurigheid bij de vereiste doorvoer op basis van het gewicht en de afmetingen van het product. Nauwkeurigheidscijfers worden geverifieerd tijdens de inbedrijfstelling ter plaatse met daadwerkelijke productiemonsters.

Welke mechanismen voorkomen dat trillingen de gewichtsmetingen beïnvloeden?
Er worden twee ontwerpbenaderingen gebruikt: mechanische isolatie en digitale signaalverwerking. Het weeggedeelte is mechanisch gescheiden van de aandrijfmotor en aangrenzende transportbanden om de trillingsoverdracht te minimaliseren. Aan de signaalzijde verwerken digitale filteralgoritmen de hoogfrequente gewichtsmonsters om ondanks resterende omgevingstrillingen een stabiele waarde te verkrijgen.

Hoe verwerkt het systeem meerdere producten op dezelfde lijn?
Productparameters, waaronder doelgewicht, tolerantielimieten, snelheid van de transportband en sorteeractie, worden als benoemde presets in de controller opgeslagen. Operators selecteren het actieve product in het touchscreenmenu en alle parameters worden automatisch geladen. Omschakeling tussen presets vereist geen herkalibratie.

Welke functies voor traceerbaarheid van gegevens zijn inbegrepen?
Elke gewichtsmeting wordt voorzien van een tijdstempel en geregistreerd met de product-ID, het gemeten gewicht, de tolerantiestatus (geslaagd/mislukt) en het sorteerresultaat. Gegevens kunnen via USB in CSV-formaat worden geëxporteerd of via Ethernet of seriële verbinding naar een hostsysteem worden verzonden. Statistische samenvattingen, inclusief totaalaantal, slagingspercentage en gewichtsverdeling, zijn in realtime op het touchscreen te bekijken.

Hoe wordt het sorteermechanisme geselecteerd voor een specifieke toepassing?
De selectie van het sorteermechanisme hangt af van het productgewicht, de afmetingen, het verpakkingstype, de snelheid van de transportband en de beschikbare lijnruimte. Pneumatische duwarmen worden vaak gebruikt voor dozen en stijve containers. Luchtstraalsystemen zijn geschikt voor lichtgewicht flexibele pakketten. Tijdens de engineering review-fase wordt het juiste mechanisme bepaald op basis van de productspecificaties en lijnindeling van de klant.
