Intelligente snelle controleweger

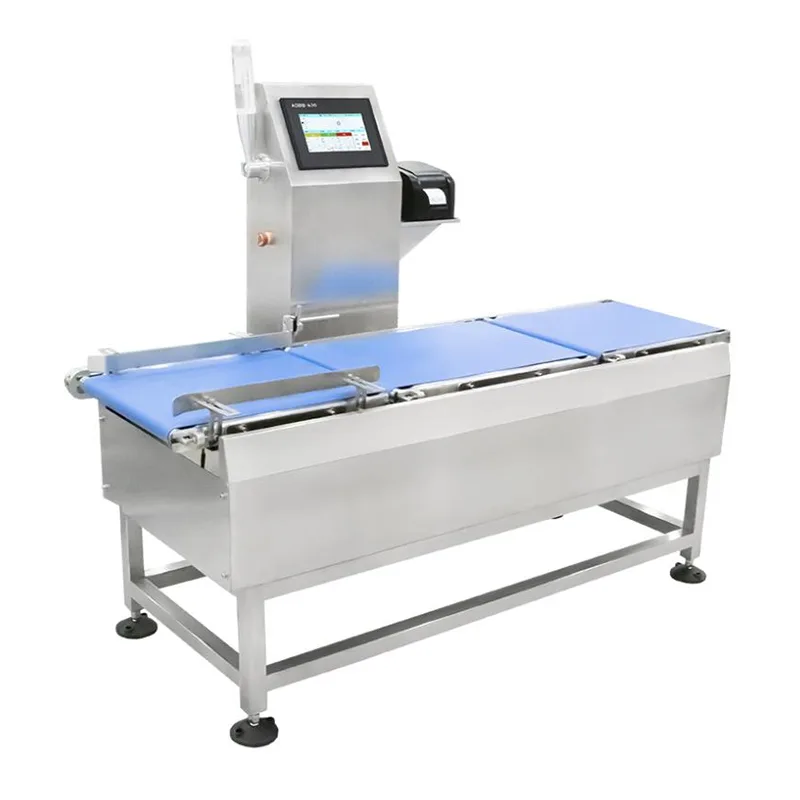

De Intelligent High-Speed ​​Checkweigher is een compact inline-weegsysteem ontwikkeld door Jiangsu Jutian Weighing Equipment Co., Ltd. voor dynamische gewichtsinspectie van kleine, lichtgewicht verpakte producten. Het is ontworpen om te werken met een hoge doorvoer op productielijnen waar het individuele productgewicht varieert van enkele grammen tot enkele kilogrammen, en waar artikelen die buiten de tolerantie vallen moeten worden geïdentificeerd en verwijderd zonder de lijncyclus te onderbreken.

De apparatuur registreert gewichtsmetingen tijdens transport op de transportband, verwerkt elke meting via een digitale filterketen en activeert een pneumatisch of mechanisch uitwerpmechanisme voor niet-conforme artikelen. Alle weeggebeurtenissen worden voorzien van een tijdstempel en geregistreerd voor traceerbaarheid.

Technische specificaties

Prestatieopmerkingen:Nauwkeurigheid en doorvoer worden beïnvloed door productafmetingen, verpakkingsmateriaal en lijnstabiliteit. Bovenstaande specificaties zijn gebaseerd op gecontroleerde fabriekstesten met representatieve producten. Inbedrijfstelling ter plaatse valideert de daadwerkelijke prestaties onder productieomstandigheden.

Jiangsu Jutian Weegapparatuur Co., Ltd. is ISO9001-gecertificeerd. Het 919 R&D Center van het bedrijf heeft 68 nationale patenten en 20 software-auteursrechten ontwikkeld met betrekking tot weeginstrumenten, dynamische algoritmen en geautomatiseerde controleweegsystemen. Producten zijn CE-gecertificeerd en worden geproduceerd in twee productiefaciliteiten.

Systeemarchitectuur en belangrijkste componenten

De controleweger bestaat uit drie geïntegreerde secties: invoerband, weegzone en uitvoer met afkeurstation. De invoerband maakt ruimte vrij en versnelt de producten tot een stabiele snelheid voordat ze de weegzone binnenkomen. De weegtransporteur is gemonteerd op een rekstrookje-loadcelsamenstel dat mechanisch geïsoleerd is van de aandrijfsecties. Een foto-elektrische sensor detecteert het binnenkomen van producten en activeert de reeks gewichtsregistratie. Na het wegen gaan de producten naar de uitvoer waar een pneumatische duwer de niet-conforme artikelen naar een uitwerpbak of een aparte transportband leidt. De bediening van de duwer wordt getimed op basis van de gevolgde positie van het product om een ​​nauwkeurige uitwerping te garanderen.

Loadcellen worden geselecteerd op basis van het doelgewichtbereik en de resolutievereisten. De touchscreencontroller slaat productspecifieke parameters op (doelgewicht, boven-/ondergrenzen, transportbandsnelheid en uitwerpvertraging) en geeft realtime productiestatistieken weer, waaronder het slagingspercentage, het aantal uitwerpingen en het histogram voor de gewichtsverdeling.

Realtime gegevensverwerking en communicatie

Gewichtssignalen worden met een hoge frequentie bemonsterd en verwerkt door een digitaal filteralgoritme dat mechanische trillingen en bandruis compenseert. De verwerkte gewichtswaarde wordt vergeleken met opgeslagen tolerantiegrenzen. De systeembeslissing (goed/mislukt) en het gemeten gewicht worden doorgegeven aan de uitvoercontroller voor uitvoering van de sortering.

Alle gewichtsgegevens zijn voorzien van een tijdstempel en kunnen via USB in CSV-formaat worden geëxporteerd. Communicatie-interfaces (Ethernet, RS232, RS485) ondersteunen data-integratie met MES-, SCADA- of ERP-platforms. Het systeem kan worden geconfigureerd om gegevens continu, op aanvraag of na elke inspectiecyclus uit te voeren, afhankelijk van de vereisten van het hostsysteem.

Kalibratie en routineonderhoud

Kalibratie wordt uitgevoerd via de touchscreen-interface met behulp van gecertificeerde testgewichten. Er zijn zowel éénpunts- als meerpuntskalibratieroutines beschikbaar. De begeleide procedure minimaliseert bedieningsfouten en vereist geen demontage.

Routineonderhoudsschema:
Dagelijks:Reinig het weegplateau en het oppervlak van de transportband; controleer de aansluitingen van de sensorkabels.
Wekelijks:Inspecteer de spanning en uitlijning van de transportband; controleer de pneumatische systeemdruk (0,6–0,8 MPa) en de werking van de actuator.
Maandelijks:Voer nauwkeurigheidscontrole uit met gecertificeerde gewichten; inspecteer en smeer de lagers van de transportband.
Veelvoorkomende problemen oplossen:Gewichtsafwijking kan duiden op overbelasting van de sensor of een beschadigde loadcel; Het falen van het uitwerpen heeft vaak te maken met een daling van de luchtdruk of een verkeerd uitgelijnde duwer. Reserveonderdelen voor veelvoorkomende slijtageonderdelen (riemen, filters, sensoren) worden op voorraad gehouden, zodat ze snel kunnen worden vervangen.

Typische producten en inspectiescenario's

FAQ (veelgestelde vragen)

Wat is het minimale productgewicht dat het systeem betrouwbaar kan inspecteren?
Het aangegeven weegbereik begint bij 5 g. Betrouwbare dynamische inspectie van zeer lichtgewicht producten is afhankelijk van de productvorm, het zwaartepunt en de snelheid van de transportband. Producten van minder dan 5 g kunnen tijdens een technische beoordeling van geval tot geval worden beoordeeld.

Hoe zorgt het pneumatische uitwerpmechanisme voor een nauwkeurige verwijdering zonder aangrenzende producten te beschadigen?
De uitwerptiming is gebaseerd op de snelheid van de transportband en het volgen van de productpositie door de foto-elektrische sensor. De controller berekent het exacte moment waarop het afwijkende product de duwer bereikt en activeert de pneumatische cilinder voor een gedefinieerde slag. De afstand tussen producten moet voldoende zijn zodat de duwer zich kan terugtrekken voordat het volgende product arriveert. De minimale afstand wordt bepaald tijdens de systeemconfiguratie.

Hoe wordt de nauwkeurigheid behouden bij een hoge doorvoer?
Digitale filteralgoritmen halen een stabiele gewichtswaarde uit het korte meetvenster dat bij hoge snelheid beschikbaar is. Mechanische isolatie van de weegband vermindert de trillingsoverdracht. Voor toepassingen met zeer hoge snelheden wordt de afweging tussen doorvoersnelheid en nauwkeurigheid besproken tijdens de systeemspecificatie, en de haalbare nauwkeurigheid wordt bevestigd door middel van dynamische tests met productmonsters van klanten.

Kan de controleweger producten verwerken die niet stevig plat zijn aan de onderkant?
Producten met een ongelijkmatige of flexibele basis kunnen tijdens dynamisch wegen een grotere gewichtsvariatie vertonen. Aangepaste bandmaterialen, geleiderails of productspecifieke dragers kunnen worden overwogen om artikelen tijdens het transport te stabiliseren. Productmonsters worden doorgaans tijdens de engineeringfase getest om te bepalen of er aanvullende opspanningen nodig zijn.

Wat is de procedure voor het wisselen tussen verschillende producten?
Productparameters (doelgewicht, tolerantielimieten, transportbandsnelheid en uitwerpinstellingen) worden opgeslagen als benoemde presets in de touchscreencontroller. De operator selecteert het gewenste product uit het menu en alle parameters worden automatisch geladen. Voor producten binnen dezelfde maat- en gewichtsklasse zijn geen mechanische aanpassingen nodig. Na de omschakeling wordt een kalibratiecontrole met referentiegewicht aanbevolen.
